Многофункциональный центр "Icity 2" (Top Tower)

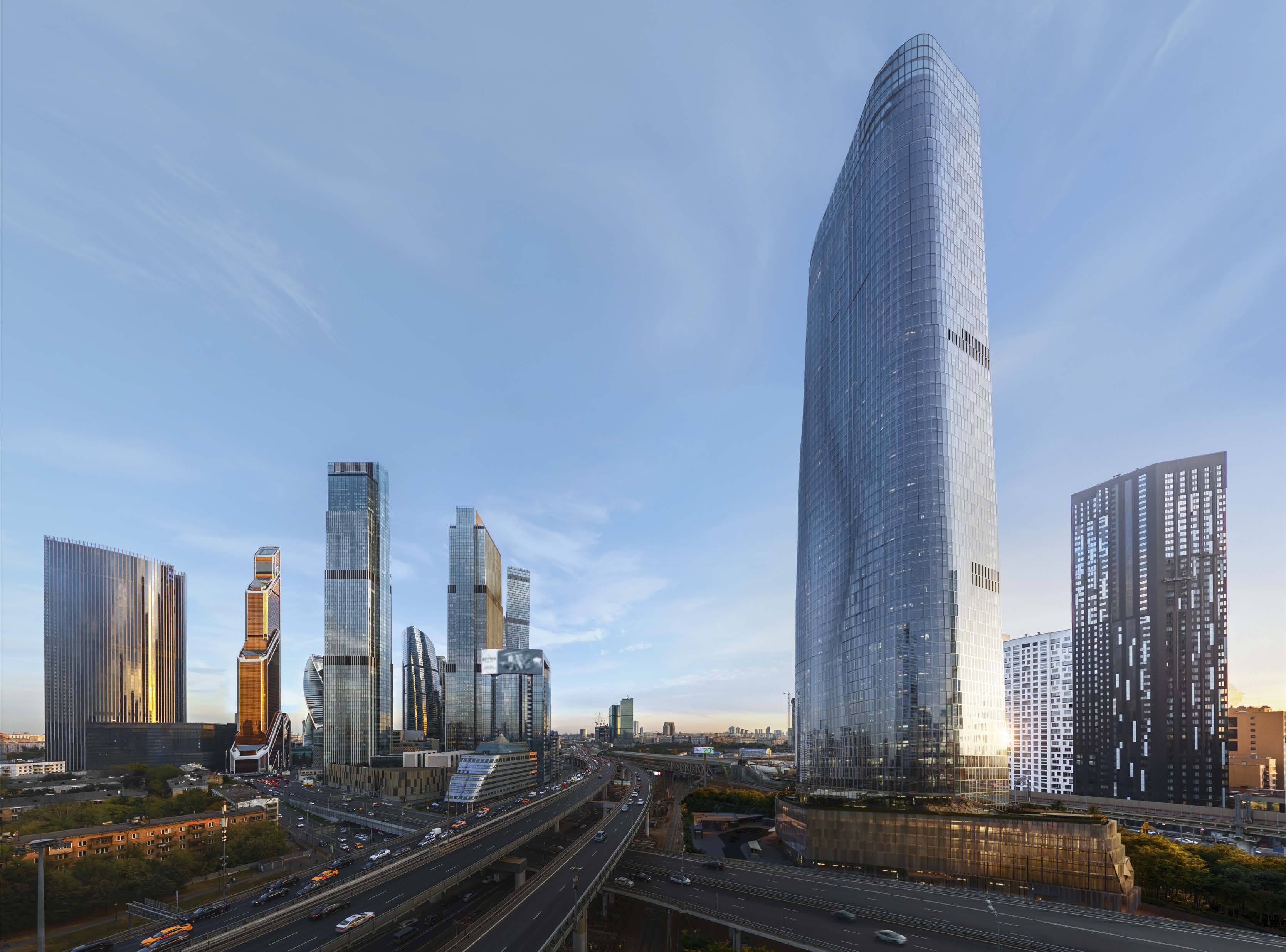

ICity 2  — амбициозный проект 300-метрового офисного небоскреба в Москве. Архитектурная концепция здания разработана всемирно известным австрийским бюро Coop Himmelb(l)au.Главной инженерной задачей было создание сверхэффективного каркаса для 64 этажного здания.

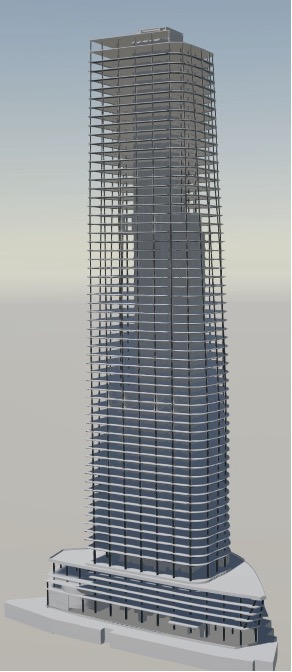

Команда «Структура Эксперт» провела сравнительный научно-технический анализ и доказала колоссальное преимущество гибридного каркаса с трубобетонными колоннами (ТБК) над традиционным железобетонным монолитом.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ПРОЕКТА:

Цель расчетов заключалась в определении эффективности классического ЖБ каркаса и гибридного каркаса.

Результаты расчетов показали экономическую  эффективности от применения гибридного каркаса в размере 1,1 млрд руб.

Такие показатели были достигнуты за счет:

1. ⁠Сокращенения расход бетона в каркасе здания на 38 356 м3

2. ⁠Снижен класс бетона в колоннах с B100 до B70

3. ⁠Снижен класс бетона в плитах перекрытий c B50 до B30

4. ⁠Снижен класс бетона в вертикальных конструкциях с B80 до B70

5. ⁠Снижение сечения колонн в 2.5 раза

6 Снижен вес здания почти на 96 000 тн.

6 Исключены лишние колонны и пилоны.

За счет использования меньшего количества несущих конструкций и их сечений увеличена полезная площадь здания 800м2.

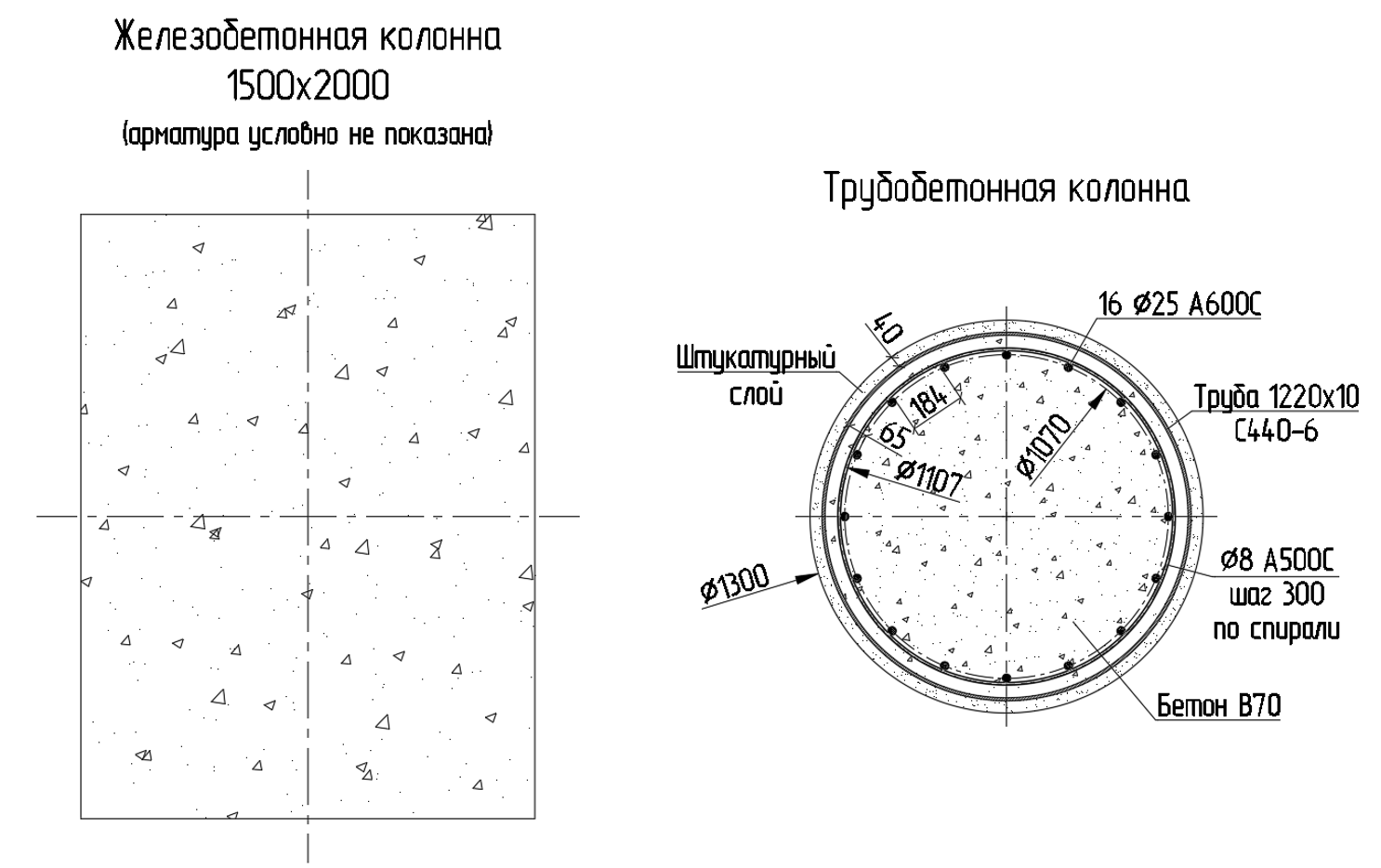

Использование гибридного каркаса позволило снизить сечения колонн с 1500х2000 мм из бетона класса B100 на d1220 мм из бетона B70. Эта эффективность результат обширных знаний работы каркасов высотных зданий позволившие достичь очередной мировой рекорда по расходу конструкционной стали в небоскребах. В 300 метровом небоскребе  Icity2  этот универсальный показатель составил 9 кг/м2, а удельный расход ЖБ в конструкциях равен 0,55 м3/м2.

Высота этажей:

- 1-й этаж подиума 9,75м;

- 2-4 этажи подиума 3,3м;

- 5-й этаж 3,80м под зоной благоустройства и 4,95м под шестым этажом;

- 6-й этаж (1й этаж высотки) 8,05м;

- Офисные этажи башни 4,2м;

Несущие стены монолитные железобетонные:

- с -1 го до +6 го этажа толщ. 600мм, 500мм, 300мм, 250мм

- с +6 го до +25 го этажа толщ. 600мм, 300мм

- аутригеры на 24-м и 25-м этажах толщ. 1200мм

- с +25 го до +45 го этажа толщ. 600мм, 500мм, 300мм

- аутригеры на 44-м и 45-м этажах толщ. 800мм

- с +45 го до кровли толщ. 600мм, 400мм, 300мм

Материалы конструкций стен:

- с -1 го до +7 го этажа В70

- с +7 го до +25 го этажа В60

- с +25 го до +45 го этажа В50

- с +45 го до кровли В40

- Остальные стены В40

- Арматура А240/А500С.

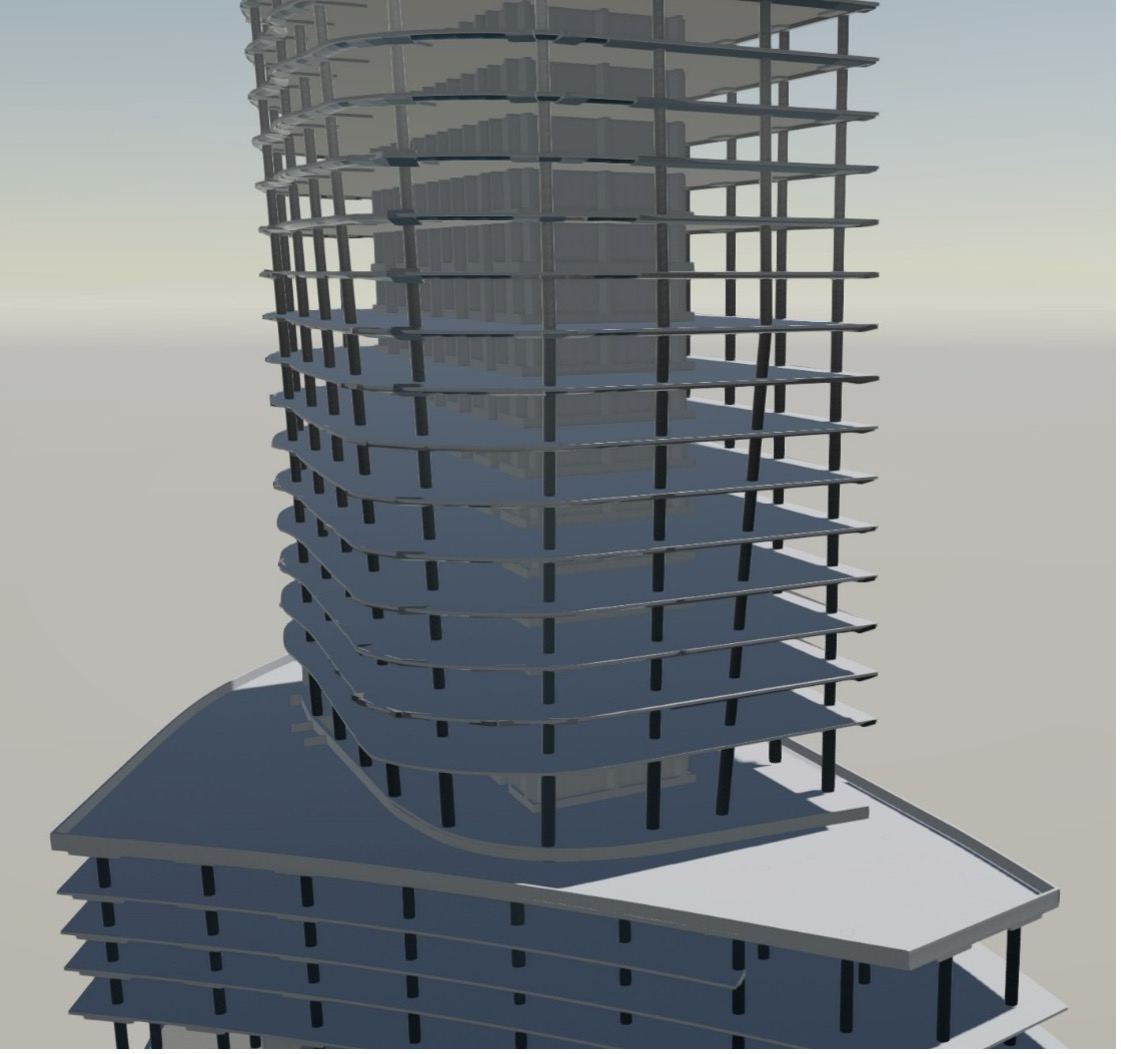

Несущие колонны - армированные трубобетонные круглого сечения

          - Оболочка: стальная труба С440

          - Ядро: самоуплотняющийся бетон В70;

          - Продольная арматура А600С;

Предел огнестойкости колонны REI240.

‍

КОМАНДА ПРОЕКТА:

Вячеслав Парфенов, Никита Вавилин, Ирина Гусева, Мария Астафьева,  Анатолий Кришан, Сергей Метцгер.
